Jak vybrat správný trojcestný směšovací ventil ARV ProClick?

Poskytujeme vám základní jednoduchý nástroj pro určení správné velikosti třícestného rotačního směšovacího ventilu ARV.

Postup při výběru pro čtyřcestné ventily je stejný, pouze se vybírá příslušný nomogram dle typu ventilu. Naleznete ho na našich stránkách https://eshop.afriso.cz/ v sekci „Tipy & články“.

Postup

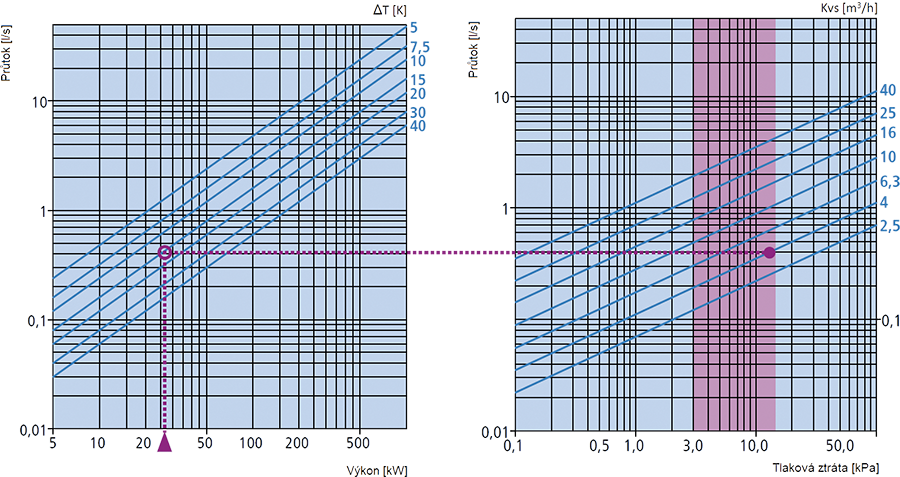

Nejdříve potřebujete znát VÝKON vašeho tepelného zdroje (kotle). Ten zjistíte např. na typovém štítku vašeho zdroje tepla. Poté potřebujete znát TEPLOTNÍ SPÁD vaší instalace, tj. rozdíl vstupní teplé vody a vratné vody. Až budete znát tyto hodnoty, tak můžete přejít k nomogramu. Začíná se na levém nomogramu u vodorovné osy. Dle výkonu vašeho tepelného zdroje určíte místo na ose a poté směrujte svisle nahoru, kde se protnete s příslušnou modrou čárou. Čáru, kterou máte protnout, určuje velikost vašeho teplotního spádu. Od místa protnutí postupujte vodorovně směrem doprava na vedlejší nomogram do fialové oblasti. Zde vyberte místo protnutí s modrou čárou, která má nejnižší hodnotu Kvs. Podle hodnoty Kvs vyberete příslušný ventil.

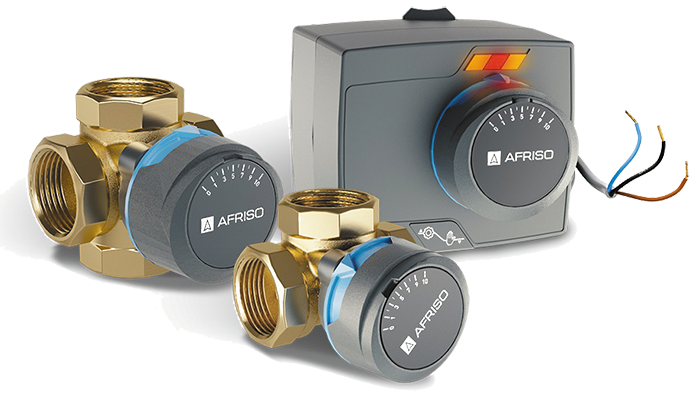

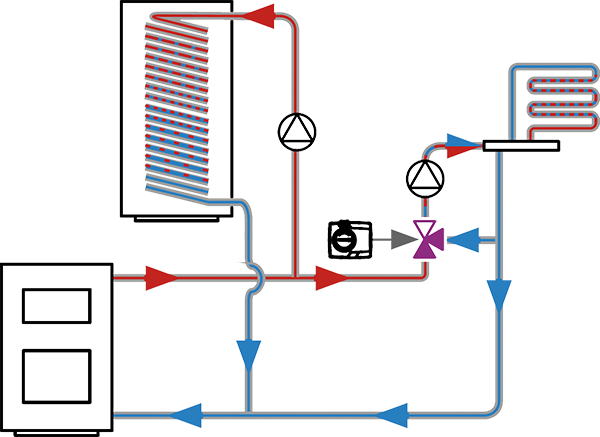

Třícestné směšovací ventily

• KVS 2,5 ARV ProClick 381, DN26, Rp 1/2"
• KVS 4,0 ARV ProClick 388, DN20, Rp 3/4"
• KVS 6,3 ARV ProClick 382, DN20, Rp 3/4"
• KVS 10 ARV ProClick 384, DN25, Rp 1 1/4"
• KVS 16 ARV ProClick 385, DN32, Rp 1 1/2"
• KVS 25 ARV ProClick 386, DN40, Rp 1 1/2"
• KVS 40 ARV ProClick 382, DN50, Rp 2"

Poznámka!

URČENÍ TEPLOTNÍHO SPÁDU – teplotní spád se na základě zkušenosti pohybuje pro podlahové vytápění okolo 5 K a pro vytápění topnými tělesy (radiátory) 15 až 20 K.

---

Více informací naleznete na naších stránkách https://eshop.afriso.cz/ nebo na tel.: 272 953 636.
