Jak volit tlakovou diferenci při výpočtu přednastavení termostatických ventilů

01.07.2016 Autor: Ing. Miloš Bajgar Časopis: 4/2016

Autor se ve svém příspěvku zabývá volbou stanovení minimální tlakové diference pro návrh termostatického ventilu za podmínek, kdy jsou většinou známy pouze velikosti otopných ploch. Ostatní údaje, jako dimenze stoupaček apod., vesměs nejsou k dispozici. Na základě stanovení reálné tlakové ztráty stoupačky, odpovídající současnému stavu a povolenému rozptylu průtoku mezi jednotlivými tělesy na stoupačce, pak odvozuje minimální tlakovou diferenci požadovanou pro příslušný termostatický ventil a zároveň potřebnou tlakovou diferenci na patě příslušné stoupačky. V dalším kroku pak ukazuje postup při stanovení tlakové diference zpracovávané termostatickým ventilem tak, aby pro každé otopné těleso byl dodržen požadovaný hmotnostní průtok již bez povoleného rozptylu průtoku po výšce stoupačky. Vzhledem k tomu, že v řadě panelových domů jsou již termostatické ventily na hranici životnosti a zřejmě nastane nutnost jejich masové výměny, považuji tento příspěvek za klíčový a zásadní pro přesnější, a tedy správný návrh nastavení předregulace TRV ventilů, než se dělo v minulosti, kdy se většinou nastavení předregulace provádělo zkusmo, nebo častěji neprovádělo vůbec.

Recenzent: Zdeněk Číhal

Z historie návrhu tlakové diference

Projekty termostatických ventilů (TRV), a s tím souvisejících opatření na vyvážení otopné soustavy, navrhují projektanti již bezmála 40 let. V mnoha případech ne způsobem, který by byl schopen zajistit bezproblémovou funkci otopné soustavy. Mnozí projektanti nemají dostatek informací o tom, proč někdo pro jmenovitý průtok otopným tělesem navrhuje tlakovou ztrátu pro spodek TRV 0,5 kPa, jiný 5 kPa a další třeba 10 nebo 20 kPa.

Tento článek se zabývá volbou optimální hodnoty tlakové diference pro výpočet nastavení ventilových spodků TRV.

Image 0

Měření hydraulických charakteristik ventilů, tj. průtoku a tlakové diference působící na ventilový spodek TRV, bylo na stoupačkách otopných soustav v zahraničí prováděno s cílem potvrdit nebo vyloučit, zda jednou zvolená tlaková diference, například 5 kPa, skutečně působí stejně na všechny ventily na stoupačce.

Měření průtoku a diferenčního tlaku bylo prováděno v zahraničí na termostatických ventilech s měřicími nástavci. Výsledek měření byl překvapivý.

Ukázalo se, že zvolená tlaková diference není u všech ventilů na stoupačce stejná, jak se předpokládalo. Působí jen v hydronickém středu stoupačky, s každým vyšším podlažím klesá, s každým nižším podlaží stoupá. Díky tomu mají otopná tělesa v nejnižším podlaží vyšší průtok než jmenovitý, v nejvyšším podlaží způsobuje menší průtok menší dodávku tepla, než se předpokládalo.

Jak se navíc ukázalo, rozptyl těchto hodnot, tedy kolísání průtoku, nebylo všude stejné. Záviselo nejenom na hodnotě volené tlakové diference, ale i na výšce otopné soustavy.

Hodnoty získané měřením daly podnět k řešení otázky, zda je možné stanovit takové výpočetní postupy, které by mohly naměřené hodnoty nahradit.

Nový pohled na výpočet předna- stavení termostatických ventilů

V současné době dožívá velký počet termostatických ventilů, zejména v panelových domech. Budou nahrazeny ventily novějšími, s progresivnější konstrukcí. Zejména projektantům by mělo jít o to, aby při jejich výměně nebyly opakovány nedostatky z minulých let, nebo v horším případě, aby do otopných soustav nebyly instalovány ventily s plným otevřením ventilového spodku, tedy ve stavu, v jakém je instalatérská firma v obchodě nakoupila.

Předkládaný způsob výpočtu pracuje s pojmy, jako je výška otopné soustavy, samotížný vztlak, tlaková ztráta stoupačky a její měrný hydronický odpor.

Výška otopné soustavy

Výška otopné soustavy je dána počtem podlaží a konstrukční výškou. Měří se od vyvažovacího ventilu na patě stoupačky ke středu prvního otopného tělesa na stoupačce (přibližně 1 m) a dál s přičtením konstrukční výšky.

V dále uváděném příkladu se uvažuje s objektem, který má 10 nadzemních podlaží a konstrukční výšku 3 m. Výška otopné soustavy je pak 1 + (9·3) = 28 m.

Samotížný vztlak [kPa]

Samotížný tlak vzniká rozdílem teplot mezi přívodním a zpětným potrubím. Jeho velikost se v průběhu topné sezony mění. Abychom ho mohli zahrnout do výpočtu, musíme uvažovat s jeho průměrnou hodnotou. Pro otopnou soustavu s parametry 90/70 °C je samotížný vztlak, při venkovní výpočtové teplotě –12 °C roven 122,4 Pa·m–1. Na konci topného období s vyšší venkovní teplotou, kdy je nižší teplota otopné vody, činí samotížný vztlak jen 22,3 Pa·m–1. Průměrná hodnota vztlaku je pak 72,3 Pa·m–1. Průměrnou hodnotu samotížného vztlaku můžeme počítat i jiným způsobem, například pro parametry otopné vody při průměrné venkovní teplotě. Jak uvidíme dále, není to ale podstatné.

Skutečný průměrný vztlak, ověřený praxí je nižší, jen cca 50 Pa·m–1. Je to dáno tím, že dostatečná teplota otopné vody při venkovní výpočtové teplotě –12 °C dosahuje u nezateplených panelových domů jen cca 72 °C, nikoliv projektovaných 90 °C, u zateplených objektů je tato teplota ještě o cca 10 K nižší. Průměrný samotížný vztlak se u zateplených objektů pohybuje jen okolo 38 Pa·m–1.

Tlaková ztráta stoupačky a její měrný hydronický odpor

U nových objektů, u kterých známe dimenze potrubí stoupačky, si můžeme tlakovou ztrátu stoupačky spočítat. Ta je během provozu částečně kompenzována samotížným vztlakem. Tlaková ztráta stoupačky minus samotížný vztlak nám dává hodnotu tlakové diference, kterou musíme na patě stoupačky připočítat k volené tlakové diferenci pro TRV.

U stávajících objektů, u kterých navrhujeme nové TRV, obvykle dimenze potrubí stoupaček neznáme. Pomůžeme si proto měrným hydronickým odporem stoupačky R [Pa·m–1], který v sobě bude zahrnovat i korekci na samotížný vztlak. Jde o snahu, jak z nějakých, ne zcela přesných vstupních údajů dosáhnout relativně přesný výsledek.

Pro teplotní spád 20 K, dimenzi potrubí v rozmezí DN15 až DN32 a výkon stoupačky v rozmezí 4 až 37 kW jsou rychlosti proudění a hydronický odpor v jedné trubce stoupačky přibližně podle následující tabulky:

Image 11

Průměrnou měrnou hodnotu tlakové ztráty jedné trubky stoupačky budeme v dalším uvažovat 75 Pa·m–1, pro dvě trubky stoupačky pak 150 Pa·m–1.

Odečteme-li od této hodnoty samotížný vztlak, zde například 50 Pa·m–1 je možné uvažovat s potřebnou měrnou tlakovou ztrátou pro stoupačku R = 100 Pa·m–1, a celkovou ztrátou vlastní stoupačky, například pro osmipodlažní objekt,

R·Lc = 100·28 / 1000 = 2,8 kPa.

Kde:

  • R [Pa·m–1] měrná tlaková ztráta stoupačky
  • Lc [m] délka stoupačky

Tlaková diference na patě stoupačky

Na patě stoupačky je potřeba udržovat tlakovou diferenci, která se rovná součtu volené tlakové diference pro termostatické ventily, například 10 kPa a tlakové ztráty stoupačky:

DHst = DH0 + R·L = 10 + (100·28/1000) = 12,8 kPa

Kde:

  • DHst [kPa] požadavek na tlakovou diferenci na patě stoupačky za vyvažovacím ventilem
  • DHo [kPa] volená tlaková diference pro TRV

Image 12Tab. 1 •

Volba DH0

Metoda stejné tlakové diference pro všechna otopná tělesa na stoupačce má svá omezení. Může být použita v případě, pokud vzdálenost měřená od vyvažovací armatury na vodorovném rozvodu a osou posledního otopného tělesa Lc [m] na stoupačce nebude větší, než vzdálenost Lmax určená podle empirického vztahu:

Image 1

Kde:

  • Lmax [m] vzdálenost mezi vyvažovacím ventilem stoupačky a posledním otopným tělesem na stoupačce
  • Dq [%] kolísání průtoku, které připustíme
  • DH0 [kPa] diferenční tlak v hydronickém středu stoupačky
  • R [Pa·m–1] tlaková ztráta stoupačky (s odečtem samotíže)

Pokud připustíme kolísání teploty vnitřního vzduchu přibližně 1 K, může se výpočtový průtok měnit v rozmezí Dq = ±20 %.

Vztah (1) dává optimální výsledky s malou rezervou. V dalším textu bude odvozen vztah (8), který dává přesnější výsledky.

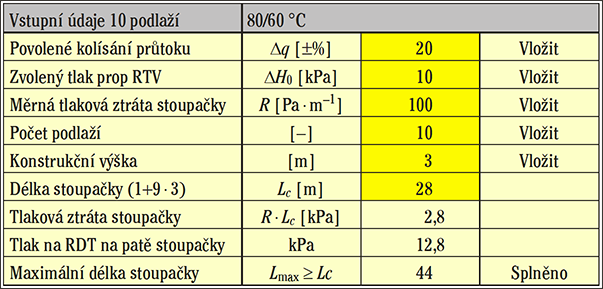

Po vložení vstupních údajů do tabulky v Excelu kontrolujeme, zda je maximální délka stoupačky větší jak její délka skutečná. V kladném případě můžeme metodu stejné tlakové diference pro všechny TRV použít.

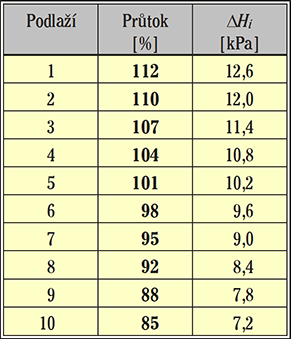

Jaké bude rozložení průtoků [%] a tlakové diference působící na TRV v jednotlivých podlažích vidíme v tabulce 2:

Image 13Tab. 2 •

V nejnižším podlaží působí tlaková diference 12,6 kPa, díky které je průtok na úrovní 112 %. V nejvyšším podlaží působí tlaková diference jen 7,2 kPa, díky které je průtok na úrovní 85 %.

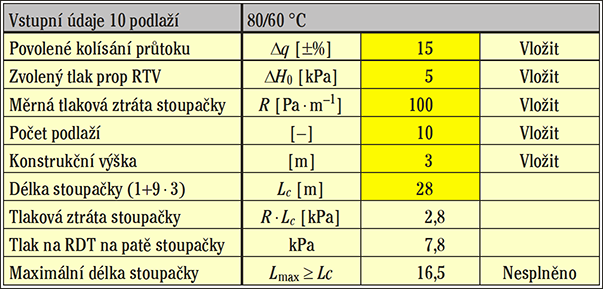

Česká legislativa, která vychází z vyhlášky č. 193/2007 Sb. §7 odst. 6, povoluje kolísaní průtoku obecně jen Dq [±%] = 15 %. Vložíme-li do rovnice (1) Dq% = 15 a DH0 = 5 kPa vidíme, že není splněna podmínka Lmax ³ L, viz tabulka 3.

Image 14Tab. 3 •

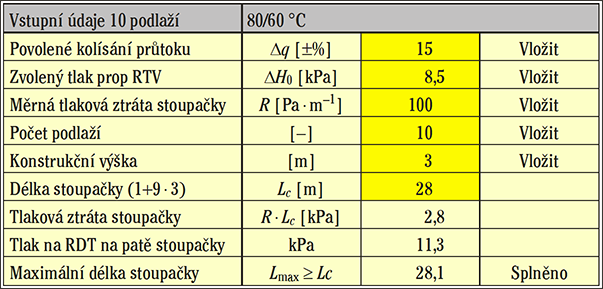

Posupným vkládáním hodnot DH0 zjistíme, minimální tlaková diference, při které bude splněna podmínka Lmax ³ L je 8,5 kPa – viz tabulka 4.

Image 15Tab. 4 •

Rovnice (1) může být upřesněna na základě následujících vztahů:

Pro poslední radiátor na stoupačce bude průtok jen:

Image 2

Rozdíl, mezi jmenovitým a skutečným průtokem bude:

Image 3

Při vyjádření v poměrných číslech musí platit:

Image 4

Umocněním rovnice (4) dostaneme rovnici (5):

Image 5

Současně musí platit:

Image 6

Při vložení konkrétních hodnot vidíme, že oba dva vztahy dávají stejný výsledek. Toho využijeme k porovnání obou rovnic:

Image 7

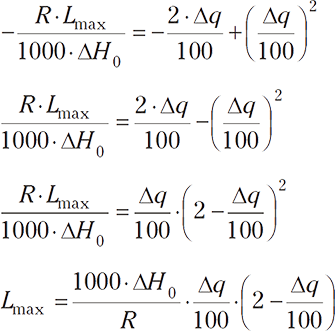

Řešení rovnice (7):

Image 8

Dostaneme výsledný vztah (8):

Image 9

Porovnání vztahu (1) a (8)

Jak již bylo uvedeno, dává empirický vztah (1) optimální výsledky s malou rezervou pro rychlý odhad tlakové diference DH0 [kPa]. Používá se v zejména případech, kdy nejsou známy dimenze stoupaček a jejich tlakové ztráty. Vychází se převážně z měrného hydronického odporu 100 Pa·m–1.

Pro Dq = 15 % a konstrukční výšku 2,8 m lze vztah (1)

Lmax = 22·DqDH0 / R

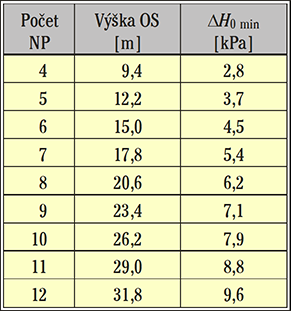

zjednodušit a vypočítat minimální tlakovou diferenci potřebnou pro zadaný počet podlaží:

Image 19


O něco složitější vztah (8) je přesnější, používá se zejména při známé hodnotě R [Pa·m–1] stoupačky.

Současně používaná metoda, při které byla tlaková diference volena prakticky libovolně, neumožňuje mít zpětnou vazbu a dovědět se, s jakou nepřesností v průtoku do radiátorů se vlastně pracuje.

Popsaná metoda výpočtu byla předchozím postupem upřesněna takovým způsobem, aby ji bylo možné použít pro stejný tlakový rozdíl DH0 pro všechna otopná tělesa na stoupačce a současně bylo zabezpečeno zvolené, tj. minimálně požadované kolísání průtoku. Již to samo o sobě znamená podstatné zpřesnění výpočtu přednastavení TRV.

Jsou popsané rozdíly v průtocích na stoupačce nutné?

Řekněme rovnou, že nejsou. Když se podle předchozích výpočtů dala stanovit předem tlaková diference působící v jednotlivých podlažích domu, pak musí existovat způsob jak zajistit, aby všechny radiátory na stoupačce měly právě jmenovitý průtok.

Tak vznikla další metoda, která je schopna zajistit kolísání průtoku mezi otopnými tělesy na stoupačce s teoretickou nepřesností ±0 %! Je tedy mnohem dokonalejší, než metoda předchozí.

Nevýhodou se může jevit jen rozdílná tlaková diference DHi pro jednotlivá podlaží, která je do značné míry kompenzována snadným výpočtem v Excelu.

Novější metoda je založena na předpokladu variabilní tlakové diference DH0 pro jednotlivá podlaží objektu. Variabilní tlakovou diferencí se rozumí stav, kdy na otopná tělesa v každém podlaží působí jiná tlaková diference, ale vždy stejná pro jedno podlaží.

Pokud jsou tlakové ztráty ve stoupačce významné, maximální délka stoupačky je velmi omezená. U R = 100 Pa·m–1 postačí tlaková diference DH0 = 10 kPa, u R = 200 Pa·m–1 je to již 17 kPa. A právě proto je metoda variabilní tlakové diference doporučena ve všech případech, ve kterých tlakovou ztrátu stoupačky neznáme.

Diferenční tlak aplikovaný na každé otopné těleso může být vypočten podle rovnice (9):

Image 10


Kde:

  • DHi [kPa] je dispoziční tlaková diference v kPa pro TRV v i-tém podlaží
  • Li [m] vzdálenost mezi vyvažovacím ventilem a středem otopného tělesa na stoupačce v i-tém podlaží

Pro výpočet potřebné Kv hodnoty je hodnota DHi spočtena pro každé podlaží samostatně tímto způsobem:

DH1DH0 + ((R·L) – (2·R·L1)) / 1000 = 10 + ((100·28) – (2·100·1)) / 1000 = 12,6 kPa

DH2DH0 + ((R·L) – (2·R·L2)) / 1000 = 12,0 kPa

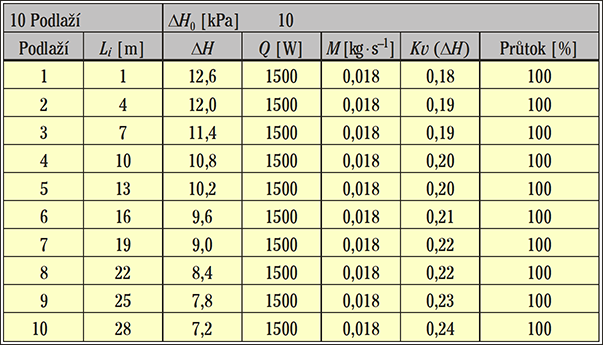

atd., dále viz tabulka 5.

Image 16Tab. 5 •


Z tabulky 5 je vidět, že při stejném výkonu i průtoku otopnými tělesy na stoupačce jsou v jednotlivých podpažích jiné Kv hodnoty a jiná nastavení ventilových spodků. V nejnižším podlaží je Kv = 0,18, s každým vyšším podlaží se hodnota Kv zvyšuje, stejně jako se zvyšuje stupeň nastavení průtočného průřezu ventilovým spodkem. Výsledkem je teoreticky 100% průtok všemi otopnými tělesy na stoupačce.

Také si můžeme všimnout, že zvolená tlaková diference 10 kPa se skutečně nachází v hydronickém středu stoupačky.

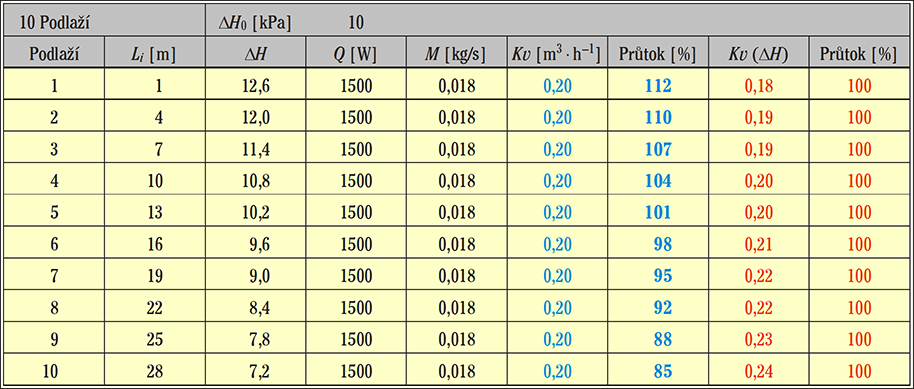

V tabulce 6 je porovnání obou metod. Metoda konstantní tlakové diference pro všechna otopná tělesa na stoupačce je porovnána s metodou variabilní tlakové diference pro jednotlivá podlaží.

Image 17Tab. 6 •


První metoda s modrými hodnotami, druhá metoda s hodnotami červenými. Zatímco u první metody jsou všechny Kv hodnoty stejné, u druhé metody je stejná Kv hodnota jen v hydronickém středu stoupačky, ostatní hodnoty se liší.

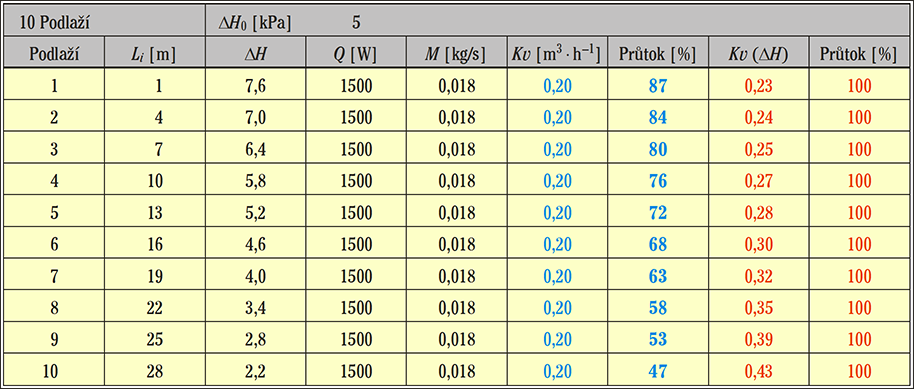

Volba počáteční tlakové diference

V případě novější metody výpočtu s rozdílnou tlakovou diferencí v jednotlivých podlažích nemusí být volba tlakové diference v hydronickém středu stoupačky závazná. Jde jen o její optimální hodnotu. Podívejme se, jak se změní průtoky a Kv hodnoty při poklesu DH0 z původních 10 kPa na 5 kPa – viz tabulka 7.

Image 18Tab. 7 •


Pro stejně velká otopná tělesa vidíme větší rozptyl Kv hodnot (0,23 – 0,43), oproti původním hodnotám 0,19 – 0,24.

Nejvýznamnějším přínosem předkládané metody, založené na předpokladu variabilní tlakové diference, je teoreticky 100% průtok u všech otopných těles na stoupačce. Ten se může měnit jen vlivem odchylky samotížného vztlaku od průměrné hodnoty, která byla zahrnuta do výpočtu měrné tlakové ztráty stoupačky R [Pa·m–1].

Při teplotě vstupní vody cca 72 °C (nebo nižší) je vliv změny samotížného vztlaku na výpočet nevýznamný.

Co mají obě metody stejné, je rozložení tlakové diference v jednotlivých podlažích. Zatímco první metoda této skutečnosti nevyužívá, ta druhá ano.

Obdobným způsobem je možné navrhnout nastavení ventilových spodků termostatických ventilů pro jakýkoliv počet podlaží řešeného objektu, jen s použitím tabulky 1 a rovnic (1) a (8).

Závěr

Popsaná metoda výpočtu přednastavení TRV umožňuje v dnešní době významným způsobem upřesnit výpočet, i u objektů, u kterých nejsou známy dimenze stoupaček.

Do výpočtu přednastavení mohou být teoreticky zahrnuty i jiné vlivy, které by mohly na jedné straně výpočet udělat možná o něco málo přesnější, na straně druhé učinit výpočet mnohem složitějším a pro běžné projektanty nedostupným.

Bylo by možné například počítat s ochlazováním otopné vody ve stoupačce a nižší teplotu vody ve vyšších podlažích kompenzovat vyšším průtokem. To by mohlo mít smysl jen v případě výpočtu novou metodou. Zatím však vliv mírně klesající teploty otopné vody na zpřesnění kolísání průtoku nebyla prokázána ani měřením, ani nebyla publikována ve formě, která by umožnila její praktické využití.

Zásadní výhodou obou popsaných metod je skutečnost, že projektant bude vědět, s jakou přesností průtoku počítá. To u běžných výpočetních programů obvykle neví. Počítat přednastavení termostatických ventilů bez znalosti dimenzí potrubí stoupaček, navíc s podstatně vyšší přesností, je hlavní devizou tohoto článku.

Ke stoprocentnímu užitku popsané metody je potřeba zajistit přesné nastavení topné křivky. U převažujících čtyřtrubkových rozvodů tepla to bude možné jen v případě osazení směšovacích stanic na vstupech do objektu.

Literatura

  1. PETITJEAN, Robert: L´équilibrage Hydraulique global, 1994.
  2. PETITJEAN, Robert: Total hydronic balancing, 2012.
  3. JAUSCHEWITZ, Rudolf: Srdce teplovodního topení – hydraulika. Wien: Herz Armaturen, 2004. 144 s.
  4. RUBINOVÁ, Olga – RUBINA, Aleš: 100+1 příklad z techniky prostředí. Brno: VUT FAST 2011. 170 s.
  5. Vyhláška č. 193/2007 Sb. kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu
  6. www.tzb-info.cz: Topení – Hydraulika 2004 a další články
