Efektivní ohřev vody propojením ekologických energií, zemního plynu a solární energie

V době solárního boomu se pro přípravu teplé vody využívala sestava ve složení: plynový kotel, solární panel a zásobník s nepřímým ohřevem vody s integrovaným jedním nebo dvěma tepelnými výměníky. Dnes v některých instalacích je to stejné s tím rozdílem, že se již využívá kondenzačních plynových kotlů. Pro sestavy pro rodinné domy to dává smysl. Požadavky na průmyslové aplikace jsou ovšem jiné, než pro domácnosti.

Základním požadavkem pro přípravu teplé vody v průmyslových aplikacích je rychlost přípravy velkého množství teplé vody za co nejmenších provozních nákladů. Ano, můžeme využít kondenzační plynový kotel s výkonem nad 50 kW, zásobník vody s nepřímým ohřevem s minimálních objemem 500 litrů a větším, a případně i několik solárních panelů. K tomu, ale musíme připočítat potřebnou armaturu na propojení takového soustavy. Toto řešení je velmi složité a nákladné jak z pohledu instalace, tak i z pohledu množství použitých armatur a hlavně z pohledu životnosti samotného zdroje tepla, v našem případě kondenzačního plynového kotle.

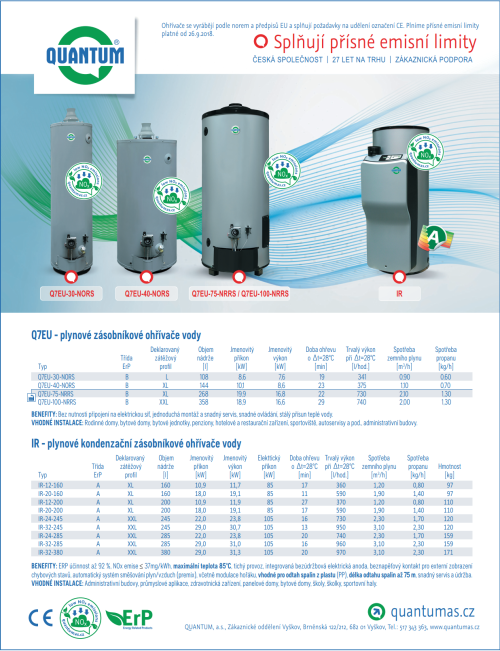

Firma QUANTUM nabízí praktické a jednoduché zapojení stacionárního přímo ohřívaného zásobníkového ohřívače vody Q7SU s integrovaným solárním tepelným výměníkem.

Výhody Q7SU:

• Integrovaný solární tepelný výměník
• Objem nádrže 370 litrů
• Rychlost doby ohřevu vody o Dt 28 °C za 7 minut
• Trvalý výkon ohřevu při Dt 28 °C je 1 900 l·h^–1
• Délka odtahu spalin až 100 metrů
• Přímo vyvinut, konstruován pro toto řešení přípravy teplé vody
• Žádné další armatury navíc
• Jednoduchá kontrola a nastavení přímo na ohřívači

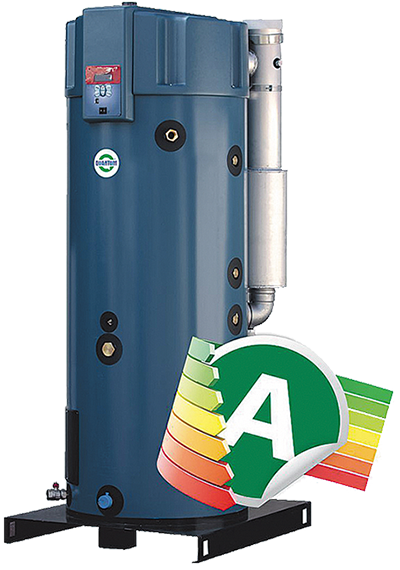

Stacionární kondenzační zásobníkový ohřívač vody s intenzivním ohřevem a integrovaným solárním tepelným výměníkem Q7SU (viz obr.)

• integrovaná solární řídicí jednotka
• záruka na nádrž 3 roky
• výkon od 42,8 do 60,4 kW
• stacionární kondenzační ohřívač vody s vysokým stupněm využití 106 %
• energetický štítek A (pro zátěžový profil XXL)
• ErP účinnost 90–92 %
• splňující emisní normu Nox emise £ 31 mg·kWh^–1
• objem nádrže 370 l
• tichý provoz £ 45 dB (A) ve vzdálenosti 2 m
• automatický systém směšování plyn/vzduch (premix), včetně modulace hořáku
• integrovaná bezúdržbová elektrická anoda
• snadná diagnostika chyb včetně digitálně ovládaného týdenního programu
• programovatelný cyklus proti legionelle
• beznapěťový kontakt pro indikaci chybových stavů pro BMS
• variabilní nastavení teploty od 40 °C do 80 °C s týdenním programem
• vhodný pro odtahy spalin z hliníku a nerezu

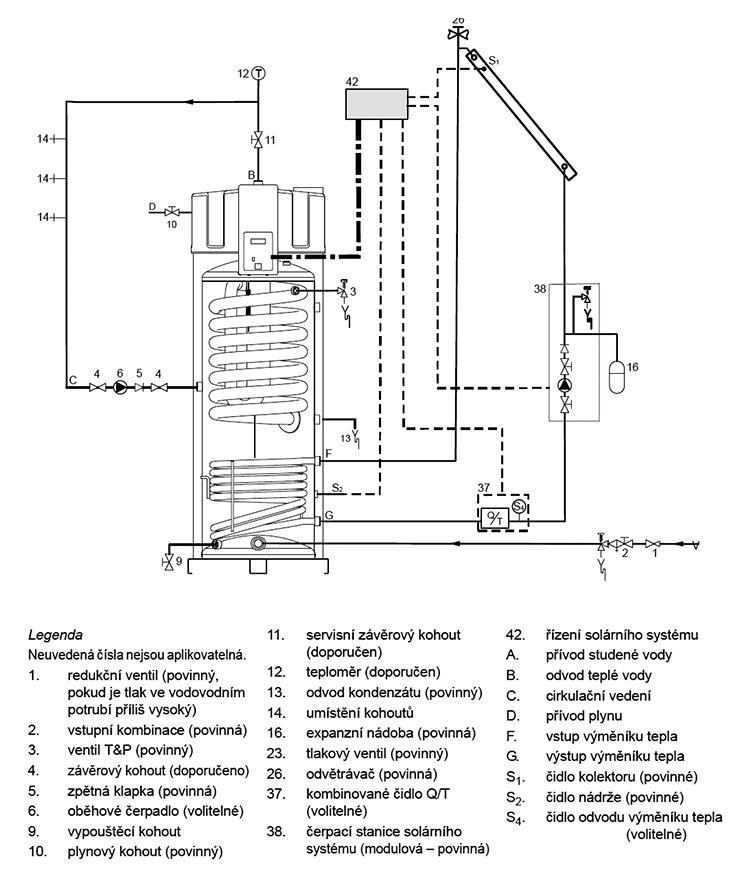

Příklad instalace

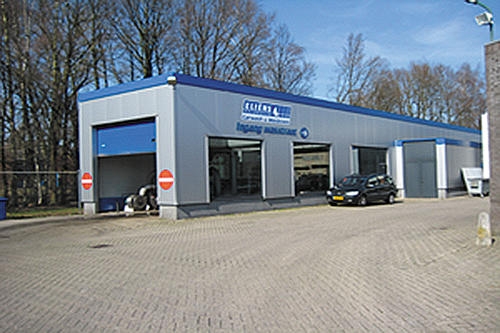

Reference – průběžná mycí linka na osobní auta

Mycí automat má několik mycích boxů o délce 33 metrů. Požadavek na teplou vodu mycí linky je celkový předpoklad 2160 litrů za den o teplotě 50 °C, ve kterém je počítáno i s celkem osmi denními maximy odběrů teplé vody. Na základě této potřeby teplé vody se použilo Q7SU 110-250 a 6 horizontálních solárních kolektorů s konstrukcí do rámu.

Solární kolektory jsou vybaveny zpětným cirkulačním modulem, který zabraňuje teplotním stagnacím. Celý systém je naplněn glykolem, antikorozním a protizámrazovým činidlem odolným proti –21 °C.

Q7SU je vybaven automatický sy­stémem směšování plyn/vzduch (premix), včetně modulace hořáku. Proto jsou dosahované emise NOx nízké společně s nízkou hladinou hluku. V kombinaci s optimálním využitím slunečního tepla je výsledkem instalace, která vyhovuje nejvyšším standardům, jako je například směrnice ECO Design.

---

Více na: http://www.quantumas.cz/q7su
