Skupina s termostatickým směšovacím ventilem ATM WMG od firmy AFRISO

měření a regulace

potrubí a armatury

příprava teplé vody

otopné soustavy

Skupina AFRISO WMG slouží pro řízení teplé vody v systémech pitné vody, kotlů nebo ohřívačů pitné vody podle EN 806. Je vhodná pro zavádění nebo modernizaci připojení cirkulace vody k zásobníku (nádrž teplé vody/vrstvený zásobník) a je již vybavena bezpečnostními prvky a oběhovým čerpadlem.

Konstrukce

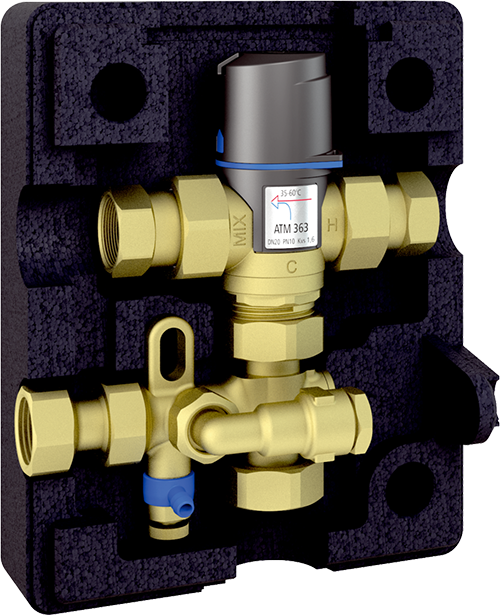

Konstrukce skupiny s termostatickým směšovacím ventilem ATM WMG má kompaktní rozměry, která je uložená ve vytvarované izolaci. Skupina je předem smontována a otestována na těsnost spojů čímž se stává spolehlivou částí instalace. To má i příznivý vliv na rychlost montáže do systému. Zamezí se tak i chybné instalaci, způsobenou lidským faktorem.

Skládá se z regulovatelného termostatického směšovacího ventilu AFRISO ATM 363, připojovacího dílu podle DIN 1988 a jednotky rozdělující průtok včetně zpětné klapky, tryskového připojení a vypouštěcího ventilu pro odvzdušnění nebo vyplachování cirkulačního vedení. Termostatický směšovací ventil ATM má velké ovládací kolečko, pomocí kterého se jednoduše nastavuje výstupní teplota smíchané vody v rozsahu 35 až 60 °C (disponuje stupnicí v °C). Na toto ovládací kolečko se dává krytka, kterou lze i zaplombovat, aby nedošlo k neoprávněné manipulaci; zároveň umožňuje zkontrolovat úroveň nastavení i bez odplombování. Krom toho ventil disponuje ochranou funkcí, která zabrání opaření osob např. v případě, že dojde k uzavření přívodu studené vody, tak se do 1 sekundy zavírá výstup vody z ventilu.

Výhody:

• kompaktní a spolehlivá hydraulická sestava pro zásobníky
• termálně řízená teplota horké vody (s ochranou proti opaření)
• značná úspora času při montáži
• snadná montáž
• úspora energie na ohřev
• eliminování chyb při montáži dílčích komponentů (všechny potřebné prvky jsou na správném místě)
• při větší poptávce lze domluvit sestavu dle požadavků

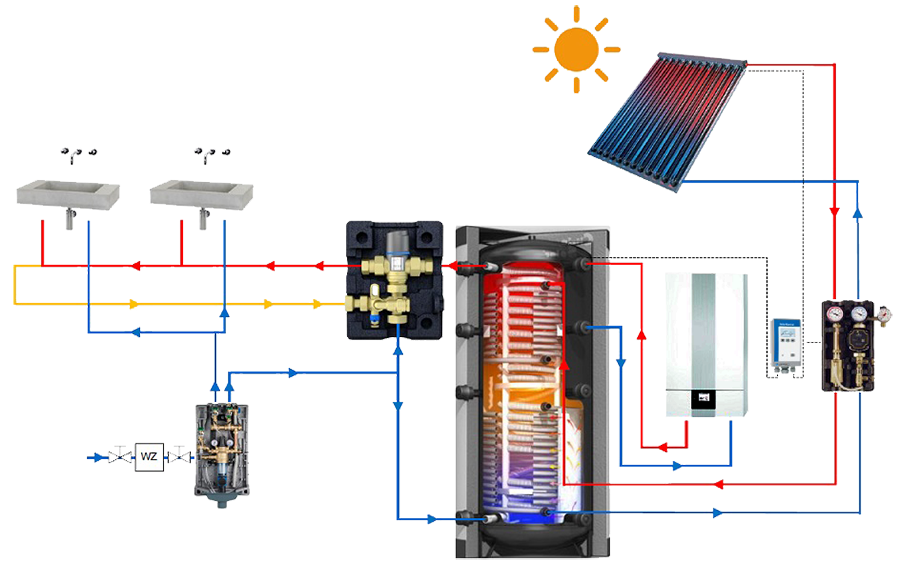

Příklad možného zapojení:

Více informací na našich stránkách eshop.afriso.cz.
