Univerzální upínací adaptér servopohonů Lufberg

měření a regulace

Součástí procesu trvalého zlepšování výrobků a služeb je sběr informací od koncových uživatelů a techniků, kteří naše servopohony denně používají a instalují, analýza technických dotazů a detailní analýza oprávněných i neoprávněných reklamací včetně jejich příčin.

Cílem tohoto sběru dat a jejich analýzy je především přenesení zkušeností z praxe do konstrukce výrobku. Data jsou ale mimo to sdílena celosvětově mezi techniky společnosti Lufberg, kteří pak mohou na základě zkušenosti kolegů daleko rychleji řešit případné problémy a nabídnou již ověřená řešení.

Často se opakující technické dotazy:

Jakým způsobem mám vystředit upnutou hřídel klapky v servopohonu, aby nebyla mimo osu otáčení adaptéru servopohonu a nedošlo při otáčení k vzájemnému vzpříčení?

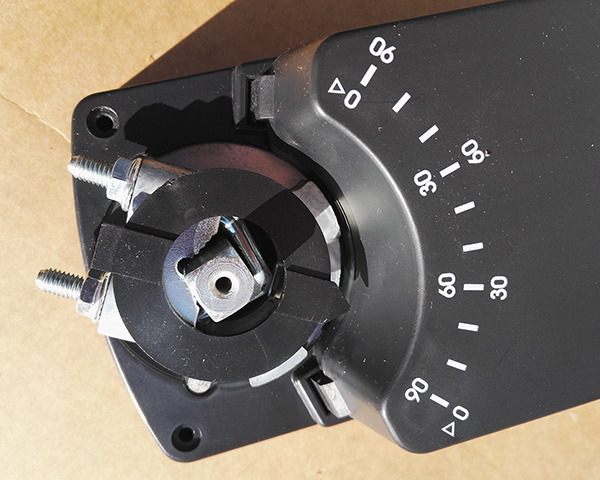

Adaptéry servopohonů Lufberg jsou řešeny tak, aby v nich mohly být upnuty kruhové i čtvercové hřídele, a to v poměrně širokém rozsahu průměrů. Díky této konstrukci skutečně dochází k nesouosému (excentrickému) upnutí osy hřídele v adaptéru servopohonu.

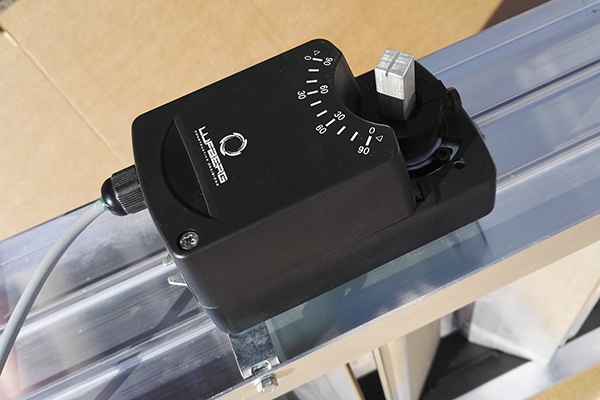

Výše uvedenému je přizpůsobeno upnutí servopohonu k základně (k rámu klapky). Nejedná se o pevné upnutí ale kyvně-kluzné zajištění pohonu proti protáčení. Jediné pevné spojení je mezi adaptérem servopohonu a hřídelí. Každý servopohon je opatřen na protilehlé straně od adaptéru drážkou, do které se umístí konzola s čepem a ta se pevně přichytí k základně. Čep zajistí servopohon proti otáčení, ale umožní jeho naklánění i posuv způsobený excentrickým upnutím hřídele klapky.

Tento způsob upnutí je univerzální a umožňuje upnutí různých rozměrů a typů hřídelů bez dalšího příslušenství. Zároveň se nezmenšuje rozsah otáčení nebo přesnost nastavení úhlu natočení.

Na některých typech servopohonů je možné nalézt kruhové otvory, ale ty nejsou určeny pro běžné upevnění servopohonu, ale jsou to otvory konstrukční v drtivé většině případů nevhodné pro upnutí servopohonu k základně.

S případnými dotazy je možné se obrátit na technickou pomoc společnosti Lufberg. Poskytování kvalitní technické podpory je jedním z hlavních cílů společnosti Lufberg.
