RegulusTOP čerpadlové skupiny s filtrem a magnetem

Čerpadlové skupiiny RegulusTop pro otopné soustavy – úsporné řešení pro vaše topení. Čerpadlové skupiny jsou určeny pro snadnou a rychlou montáž s ohledem na úsporu místa a elegantní vzhled.

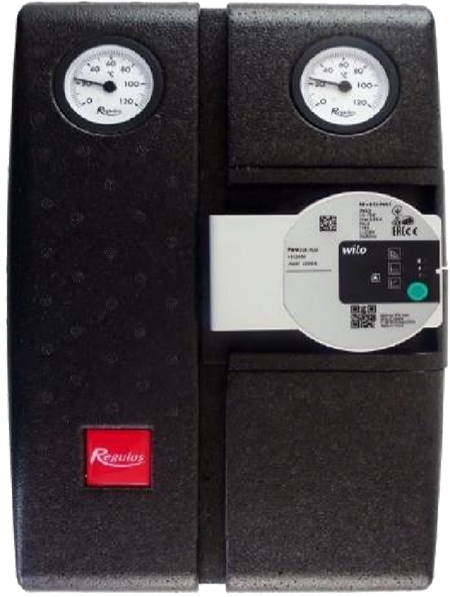

Čerpadlové skupiny CSE2 F

Dvoutrubková čerpadlová skupina s nízkoenergetickým oběhovým čerpadlem a dalšími přehledně uspořádanými základními komponentami vsazenými do kompaktního termoizolačního obalu. Umožňuje uzavření otopných okruhů, kontrolu teplot, umístění teplotních čidel regulace a snadný servis. Součástí skupiny je filtr s magnetem, takže je vhodná i pro starší systémy s ocelovým potrubím. Provedení s výstupem vpravo, nelze přestavit.

Typické použití

Pro přímé otopné okruhy, včetně okruhů s termostatickými hlavicemi. Je možné instalovat na zeď, akumulační nádrž nebo rozdělovač.

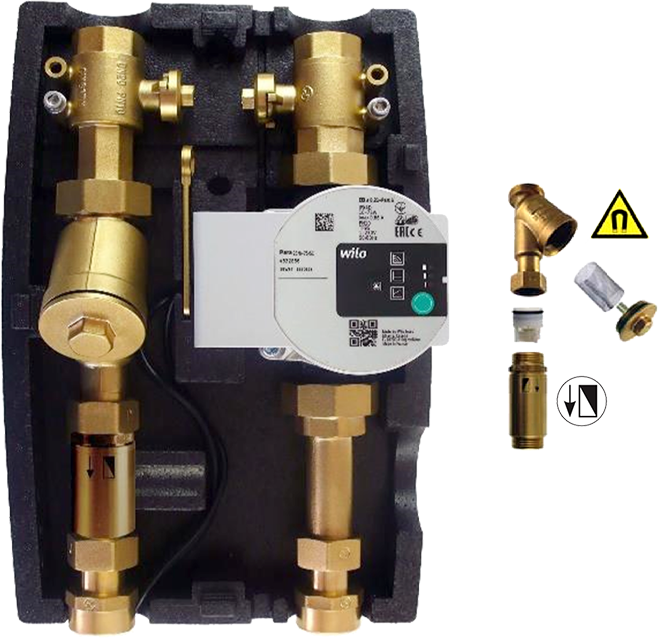

Komponenty

Topná větev:

• Připojovací šroubení 1“F s převlečnou maticí 1“ Fu
• Nízkoenergetické oběhové čerpadlo
• Kulový kohout DN 20 s převlečnou maticí a jímkou pro umístění čidla
• Teploměr 0–120 °C

Vratná větev:

• Připojovací šroubení 1“ s převlečnou maticí
• Zpětný ventil.
• Filtr s velkou plochou sítka a s magnetem
• Kulový kohout s jímkou pro umístění čidla
• Teploměr 0–120 °C

Technické údaje

• Připojovací rozměr 1“F
• Pracovní teplota kapaliny 5–95 °C
• Osová vzdálenost trubek 125 mm
• Rozměry 360 x 133 x 245 mm

Pro čištění filtru se uzavře kulový kohout nad filtrem a zpětný ventil umístěný pod filtrem uzavře výstup z filtru.

Příslušenství

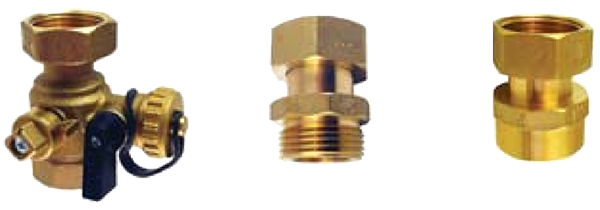

Kulový kohout s vyp. ventilem 1“ Fu/F (pro propojení s CSE2 je potřeba šroubení 15695); Obj. kód: 17415 [vlevo];
Šroubení 1“ Fu/M včetně těsnění; Obj. kód: 15695 [uprostřed];
Šroubení poloviční 1“x5/4“ Fu/F pro připojení CSE2 na 5/4“ rozdělovač; Obj. kód: 17920 [vpravo]

Typy

Čerpadlo	Grundfos UPM3 25-75	Wilo PARA 25/8 SC
Řízení čerpadla	manuálně nebo PWM	manuálně
Maximální dopravní výška	7,5 m	8,4 m
Objednací kód	17487	17936

---

---

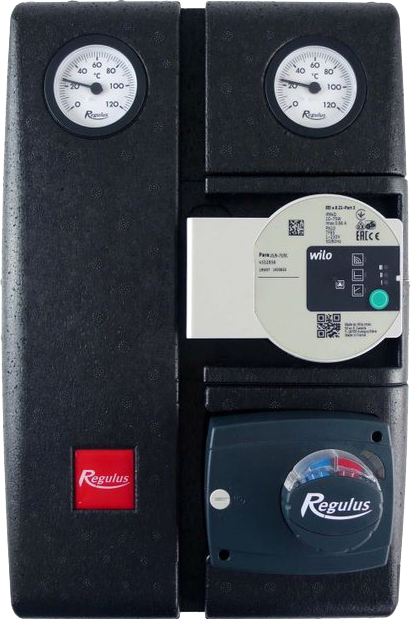

Čerpadlová skupina se směšováním CSE2 MIX F

Dvoutrubková čerpadlová skupina s nízkoenergetickým oběhovým čerpadlem, směšovacím ventilem s pohonem (případně bez pohonu) a dalšími přehledně uspořádanými základními komponentami vsazenými do kompaktního termoizolačního obalu. Umožňuje uzavření otopných okruhů, kontrolu teplot, umístění teplotních čidel regulace a snadný servis. Součástí skupiny je filtr s magnetem, takže je vhodná i pro starší systémy s ocelovým potrubím. Provedení s výstupem vpravo, nelze přestavit.

Typické použití

Pro směšované otopné okruhy. Je možné instalovat na zeď, akumulační nádrž nebo rozdělovač.

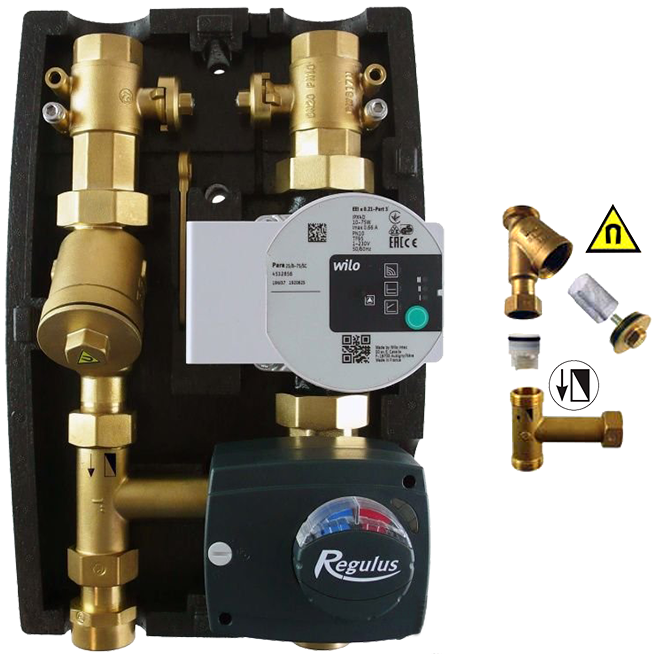

Komponenty

Topná větev:

• Připojovací šroubení 1“F s převlečnou maticí 1“ Fu
• Směšovací ventil s elektrickým pohonem, případně bez pohonu
• Nízkoenergetické oběhové čerpadlo
• Kulový kohout DN 20 s převlečnou maticí a jímkou pro umístění čidla
• Teploměr 0–120 °C

Vratná větev:

• Připojovací šroubení 1“ s převlečnou maticí.
• Zpětný ventil.
• Filtr s velkou plochou sítka a s magnetem.
• Kulový kohout s jímkou pro umístění čidla.
• Teploměr 0–120 °C

Technické údaje

• Připojovací rozměr 1“F
• Pracovní teplota kapaliny 5–95 °C
• Osová vzdálenost trubek 125 mm
• Rozměry 360 x 133 x 245 mm

Pro čištění filtru se uzavře kulový kohout nad filtrem a zpětný ventil umístěný pod filtrem uzavře výstup z filtru.

Příslušenství

Kulový kohout s vyp. ventilem 1“ Fu/F (pro propojení s CSE2 je potřeba šroubení 15695); Obj. kód: 17415 [vlevo];
Šroubení 1“ Fu/M včetně těsnění; Obj. kód: 15695 [uprostřed];
Šroubení poloviční 1“x5/4“ Fu/F pro připojení CSE2 na 5/4“ rozdělovač; Obj. kód: 17920 [vpravo]

Typy

Čerpadlo	Grundfos UPM3 25-75	Wilo PARA 25/8 SC
Řízení čerpadla	manuálně nebo PWM	manuálně
Maximální dopravní výška	7,5 m	8,4 m
Kvs směšovacího ventilu	6,3 m3/h	6,3 m3/h
Objednací kód	17487	17936
Objednací kód ČS bez pohonu	18082	18082
