Možnosti větrání tepelnými čerpadly v obytných budovách

17.09.2018 Autor: Ing. Lukáš Živner, PhD. Firma: NIBE ENERGY SYSTEMS CZ Časopis: 5/2018

Uvedený příspěvek je zaměřený na možnosti využití tepelných čerpadel v budovách s téměř nulovou spotřebou energie (NZEB) anebo v pasivních domech se systémem vytápění, přípravy teplé vody a větrání. Důraz je kladen především na snižování spotřeby energie v obytných budovách a snížení tepelné ztráty, což má za důsledek větší potřebu větrání objektu. Pro takové zadání má společnost NIBE řešení formou ventilačních tepelných čerpadel, kde je možné využít energii odpadního vzduchu pro zvýšení efektivity tepelného čerpadla.

1. Úvod

V budovách s téměř nulovou spotřebou energie je třeba, aby se při jejich provozování spotřebovalo téměř nulové nebo velmi malé množství energie. Toho docílíme snížením potřeby energie a především vhodným obnovitelným zdrojem tepla, v tomto případě ventilačním tepelným čerpadlem. Pro dosažení požadavků na toto energetické zařazení musí být dosaženo úrovně primární energie £ 54 kWh·m–2·a–1 a měrné potřeby tepla na vytápění £ 20,4 kWh·m–2·a–1 .

2. Ventilační tepelná čerpadla

Ventilační tepelná čerpadla jsou v podstatě systémy na rekuperaci energie. Odebrané teplo odpadního vzduchu interiéru, který je odváděn z objektu vzduchotechnickým systémem, se využije k vytápění, ohřevu přiváděného vzduchu a přípravě teplé vody (dále TV).

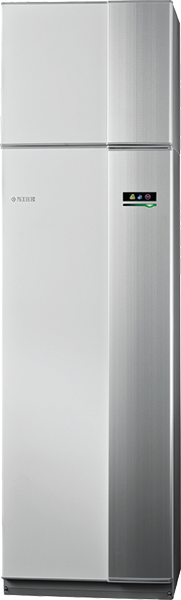

Image 1Obr. 1 • Ukázka ventilačního tepelného čerpadla [4]

2.1. Důvody větrání obytných prostor

  • Úspory energie – minimalizování tepelných ztrát větráním otevřenými okny,
  • objekty se v dnešní době izolují, ale jsou stále těsnější a vzduchově izolovanější (syndrom nezdravých budov z angl. – SBS),
  • zhoršení životního prostředí uvnitř budovy,
  • nárůst koncentrace škodlivých látek uvolňujících se z nábytku, koberců, barev a umělých hmot,
  • nárůst vlhkosti a tvorba plísní,
  • koncentrace alergenů,
  • větrání budov se dá zajistit přirozeným větráním nebo mechanickým odsáváním použitého vzduchu,
  • nucené větrání kompenzuje negativní jevy spojené se zateplením a utěsněním budovy.

2.2. Ventilační tepelná čerpadla

Ventilační tepelné čerpadlo odsává vzduch pomocí VZT potrubí instalovaného v místnostech, kde se tvoří v domě vlhkost jako koupelna, kuchyň, technické místnosti, prádelny apod.

Větrání může probíhat dvěma způsoby: pouze odsáváním odpadního vzduchu anebo odsáváním odpadního vzduchu a předehřevem přiváděného vzduchu. V podstatě se jedná buď o podtlakový či rovnotlaký systém větrání.

Při prvním způsobu se vzduch do domu přivádí stěnovými ventily (tzv. Fresh klapkami) či větracími štěrbinami v oknech a následně se odvádí do místností s vyústkami pro odvod vzduchu. Druhý způsob je určený pro domy, kde část dodávky tepla zajišťuje předehřátý přiváděný vzduch. Vzduch v domě je odváděn z místností, kde jsou instalovány vyústky přiváděného vzduchu, do místností, kde jsou vyústky odváděného vzduchu.

Odpadnímu vzduchu je odebíráno teplo pomocí chladivového okruhu tepelného čerpadla. Ochlazený vzduch se potom ­vypouští do venkovního prostředí pomocí vzduchotechnického potrubí.

Ventilační tepelné čerpadlo je velmi efektivní v kombinaci se systémem nízkoteplotního vytápění, z čehož plynou nízké provozní náklady, dlouhá životnost a minimální údržba zařízení.

2.3 Možnosti větrání se systémem ventilačních tepelných čerpadel NIBE

A. Podtlakový systém větrání bez regulace výkonu:

  • F370 – ventilační TČ s možností vytápění, přípravy TV a větrání
  • F130/F135 – větrací modul sloužící k větrání objektu

B. Podtlakový systém větraní s regulací výkonu:

  • F730 a F750 – ventilační TČ s možností vytápění, přípravy TV a větrání

C. Rovnotlaký systém větraní bez regulace výkonu:

  • F470 – ventilační TČ s možností vytápění, přípravy TV a větrání

D. Rovnotlaký systém větraní s regulací výkonu:

  • F750 + modul SAM 40/41 – s možností vytápění, přípravy TV a větrání

Podtlakový systém větraní:

  • Jednoduchý rozvod vzduchotechniky
  • Fresh klapky pro přívod čerstvého vzduchu

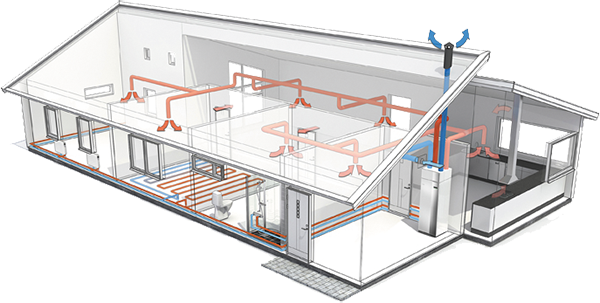

Image 2Obr. 2 • Schéma podtlakového větrání v rodinném domě [4]

Rovnotlaký systém větrání:

  • Složitější rozvod vzduchotechniky
  • Předehřev čerstvého vzduchu

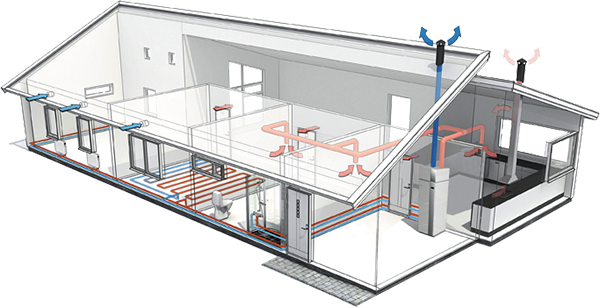

Image 3Obr. 3 • Schéma rovnotlakového větrání v rodinném domě [4]

2.3 Využití a charakteristika ventilačního tepelného čerpadla

Pro ukázkovou charakteristiku je vybráno ventilační tepelné čerpadlo NIBE F470 s rovnotlakým systémem větrání.

Charakteristika ventilačního TČ F470:

  • Vhodné pro rodinné domy s tepelnou ztrátou 2–4 kW,
  • výkon pro vytápění: 2,18 kW,
  • SCOP (EN 14825) pro střední klimatické pásmo = 3,58,
  • akumulační nádoba = 70 l,
  • zásobník TV = 170 l,
  • doplňkový elektrokotel s výkonem do 10 kW,
  • nízká hladina hluku,
  • vzdálený přístup přes internet – NIBE UPLINK,
  • instalace nízkoenergetického oběhového čerpala třída A.

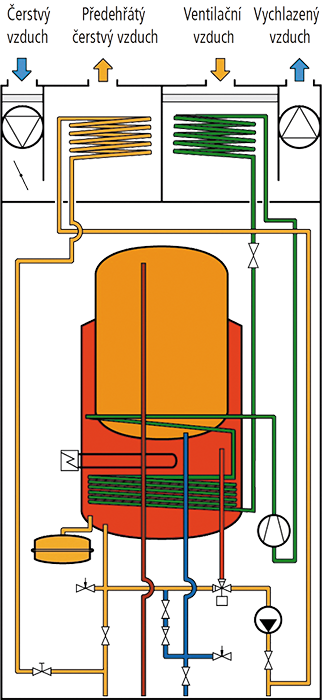

Image 4Obr. 4 • Detail ventilačního tepelného čerpadla F470 [4]

3. Porovnání provozu ventilačního tepelného čerpadla s klasickou rekuperací v rodinném domě

Pro porovnání provozu domu s téměř nulovou spotřebou energie se zvolily systémy s ventilačním tepelným čerpadlem NIBE F470, kde způsob vytápění byl zvolen formou podlahového vytápění s teplotním spádem 37/32 °C. Zásobník TV je integrovaný v jednotce F470. Oproti tomu je aktivní rekuperace vybavena elektrickým ohřívačem s teplovzdušným vytápěním a doplněna elektrickým bojlerem pro přípravu TV.

Údaje ukázkového rodinného domu:

  • Rodinný dům s vytápěnou plochou 100 m2,
  • tepelné ztráty objektu: 2,1 kW,
  • počet lidí v domácnosti: 4,
  • potřeba tepla na vytápění: 3759 kWh·a–1,
  • potřeba tepla na přípravu TV: 4003 kWh·a–1,
  • celková potřeba tepla za rok: 7761 kWh·a–1.

3.1. Energetické a ekonomické porovnání ventilačního TČ s klasickou rekuperací

Cílem porovnání je poukázat na lepší efektivitu využití dodané energie ventilačním tepelným čerpadlem oproti systému s rekuperací a poukázat na výhody plynoucí z instalace tohoto zařízení. Z pohledu investice do obou systémů vychází systém s aktivní rekuperací a teplovzdušným vytápěním o 90 000 Kč levněji než systém s ventilačním tepelným čerpadlem a podlahovým vytápěním.

V tab. 1 je vidět, že prostá doba návratnost systému je přibližně 6,3 let, což vzhledem k technické životnosti systému se volba ventilačního tepelného čerpadla jeví jako výhodná.

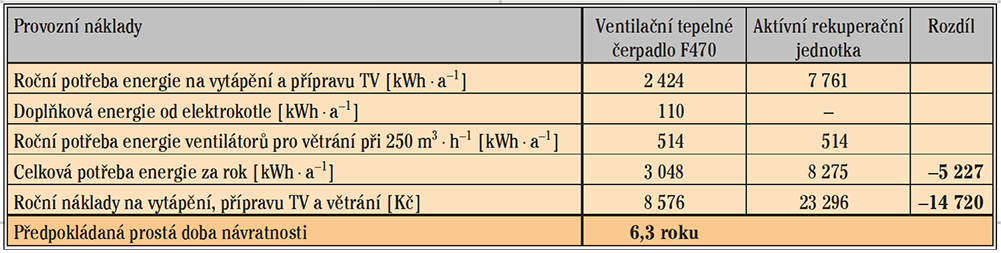

Image 5Tab. 1 • Energetické a ekonomické porovnání obou systémů

Z pohledu dopadu na životní prostředí dle hodnocení emisí CO2 můžeme říci, že systém s ventilačním tepelným čerpadlem má nižší hodnotu CO2 o 1564 kg·a–1, jak je vidět v tab. 2.

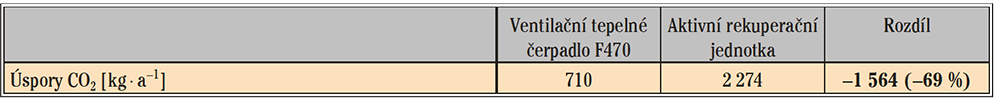

Image 6Tab. 2 • Porovnání systémů s ohledem na životní prostředí

4. Závěr

Velkou výhodou využití ventilačního tepelného čerpadla oproti rekuperační jednotce je lepší zařazení rodinného domu do energetické třídy z hlediska potřeby energie. Zatímco u rekuperační jednotky byla měrná potřeba tepla na vytápění 37,6 kWh·m–2·a–1 a rodinný dům by spadal do ultranízkoenergetického domu, tak u ventilačního tepelného čerpadla by splnil požadavky pasivního domu s hodnotou 10,5 kWh·m–2·a–1 při SCOP 3,58. V neposlední řadě je třeba zdůraznit přínos z hlediska dopadu na životní prostředí.

Literatura

  1. STN EN 15450 Vykurovacie systémy v budovách. Navrhovanie vykurovacích systémov s tepelnými čerpadlami, 2007.
  2. STN EN 14825 Klimatizačné jednotky, jednotky na chladenie kvapalín a tepelné čerpadlá s elektricky poháňanými kompresormi na vykurovanie a chladenie. Skúšanie a hodnotenie pri podmienkach čiastočnej záťaže a výpočet sezónnej účinnosti, 2014.
  3. STN EN 15316 4–2 Vykurovacie sústavy v budovách. Metóda výpočtu energetických požiadaviek systému a účinnosti systému. Časť 4–2: Priestorové systémy výroby tepla, systémy tepelného čerpadla, 2008.
  4. Podklady firmy NIBE – zdroj www.nibe.sk
